UVM-450C(H)

UVM系列的標準機型

主要用途

• 精密模具（注塑模具、沖壓模具）

  　LED封裝模具、透鏡模具、智能手機外框模具等

• 精密部品加工

UVM-700C(H)

適用于大尺寸精密模具加工機

主要用途

• 車載用照明部品模具

汽車示廓燈模具、反射鏡模具、LED前車燈透鏡模具等

• 大型精密模具（注塑墨跡、沖壓模具）

UVM-450D(H)

通過結構恒溫化系統、可實現高速、高精度、高效率精密部件加工

主要用途

• 精密模具（注塑模具、沖壓模具）

  光學透鏡模具、醫療器械微細部品模具等

• 精密部品加工

UVM-700E(5AD)

可進行大型工件五軸聯動精密加工

可對大型·復雜形狀工件進行高速·高品質微細加工

主要用途

• 車載用照明部品模具

　　汽車示廓燈模具、反射鏡模具

• 大型精密模具（注塑模具、沖壓模具）

加工示例

光學部品

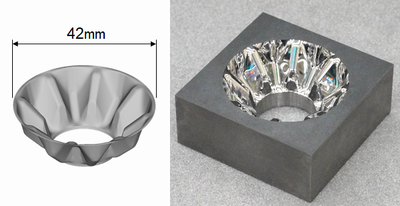

車燈用反射模具（無拋光鏡面車削精加工）

通過切削鏡面的精加工，研磨將使形狀完整。
模具加工精度再現性的優秀制作方法。

加工機型：UVM-450C(H)
工件材質：化學鍍鎳
精加工使用刀具：R1mm 單結晶鉆石球型銑刀
表面光潔度：Ra 10 nm

車燈用反射模具（拋光最小化事例）

5軸聯動可以實現高精度且高品質復雜形狀模具加工。
大幅度縮短打拋光工序=「客戶交付工件貨期短、具有高精度」。

加工機型：UVM-700E(5AD)
工件材質：不銹鋼　52HRC
精加工使用刀具：R1mm cBN球型銑刀
表面光潔度：Ra 30 nm

示寬燈光導模具（無拋光鏡面車削加工）

5軸UVM-700E(5AD)高精度加工大型微細形狀模具事例。

加工機型：UVM-700E(5AD)
工件材質：模具鋼　40HRC
精加工使用刀具：R0.1mm cBN球型銑刀
表面光潔度：Ra 19 nm

用于汽車前燈厚型透鏡模具（無拋光鏡面車削加工）

微細結構樹脂前燈透鏡模具的無磨光鏡面加工事例。
在汽車車燈業界得到了很高評價。

加工機型：UVM-450C(H)
工件材質：化學鍍鎳
精加工使用刀具：R1mm 單結晶鉆石球型銑刀
表面光潔度：Ra 10 nm

用于汽車前燈厚型透鏡模具（拋光最小值事例）

拋光工時縮減90%。因?yàn)榍邢髅嫖蓙y（不穩定）非常少、不需要嫻熟的拋光技術。
大幅縮短打磨時間=「縮短工件交貨期+具有高精度·高品質」。

加工機型：UVM-450C(H)
工件材質：不銹鋼　52HRC
精加工使用刀具：R1mm cBN球型銑刀

反光板棱鏡模具（無拋光鏡面車削精加工）

這個案例是將三面鏡進行一體曲面設計后的模具制作案例。
通過加工機的高精度·高穩定性能、可以高精度鏡面加工。

加工機型：UVM-450D(H)
工件材質：化學鍍鎳
精加工使用刀具：R0.1mm 單結晶鉆石球型銑刀
表面光潔度：Ra 12 nm

LCD液晶背光鏡頭模具

加工機型：UVM-450C(H)
工件材質：不銹鋼　52HRC
精加工使用刀具：R1mm PCD 球型銑刀
表面光潔度：Ra 3 nm

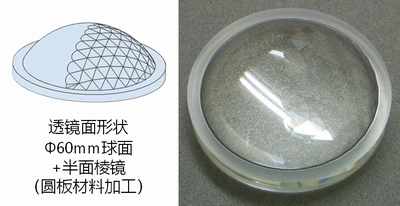

用于汽車前燈厚型透鏡的鏡面加工

通過切削可以鏡面精加工。
可以制作形狀誤差極少的高精度透鏡。

加工機型：UVM-450C(H)
工件材質：丙烯酸樹脂（PMMA）
精加工使用刀具：R1mm 單結晶鉆石球型銑刀
表面光潔度：Ra 15nm

透鏡模具高精度精加工

UVM在加工一模多穴透鏡模具大放異彩。
流道部分低磨削精加工 實現樹脂流向均勻? 提高成型品良率
透鏡凸緣（D-CUT）部位一體化?實現工時降低＋實現高精度化

加工機型：UVM-450D(H)
工件材質：不銹鋼　52HRC

精加工使用刀具
流道部位：R0.5mm cBN球型銑刀
D-cut部位：φ0.5-R0.05mm cBN圓鼻銑刀

加工精度
流道部位 表面光潔度：Ra 40 nm
D-cut 凸緣部位置精度：±1 μm

超精密形狀尺寸·微細加工示例

微細形狀的高精度尺寸·形狀的加工事例。即使難切削材料、尺寸精度再現性也很好。
機械穩定性和優秀的機上測量功能、可進行加工微米精度的微細形狀。

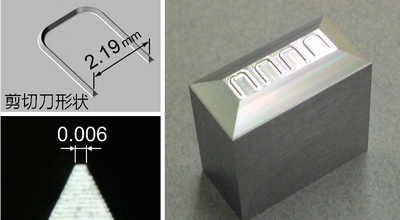

LED導光框制造用剪切刀

加工機型：UVM-450C(H)
工件材質：粉末高速鋼 64HRC
精加工使用刀具：φ0.5 - R0.05mm cBN牛鼻銑刀
微細形狀尺寸精度：±１μm

硬質合金切割模具

加工機型：UVM-450D(H)
工件材質：硬質合金　92.5HRA
精加工使用刀具：R0.5mm 鉆石涂層球型銑刀
尺寸精度： ±1 μm

燃料電池分離器沖壓模具

優秀的機械精度穩定性以及無法回到CAM獨特形狀的補正技術，
實現了更高精度且縮短制作時間。

加工機型：UVM-450C(H)
工件材質：SKD11 62HRC
精加工使用刀具：R0.2mm cBN球型銑刀
槽截面形狀精度：±１μm

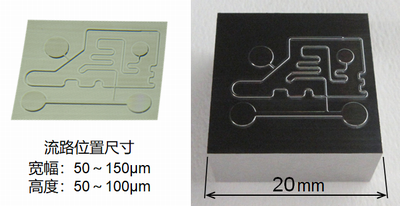

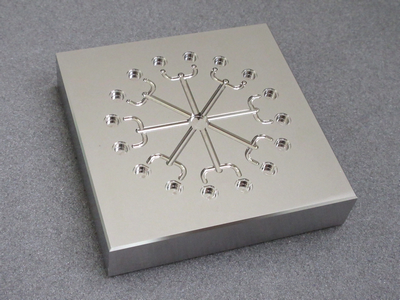

微流控成型模具加工案例

通過機上攝像檢測確認流道寬幅進行精加工

加工機型：UVM-450D(H)
工件材質：不銹鋼　52HRC
精加工使用刀具：Φ0.2-R0.05mm cBN牛鼻銑刀
尺寸精度：流路寬幅、高度都在±1μm以內
　　　　　D-cut 凸緣部位置精度：±1 μm
表面光潔度：6～12 nm Ra

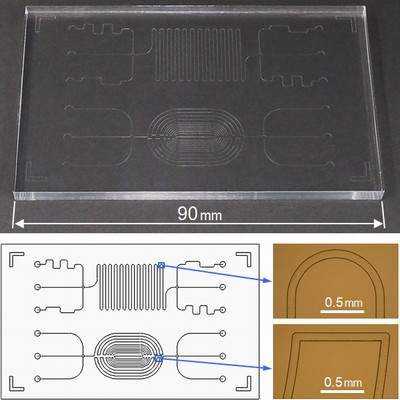

微細流道產品直接加工案例

微細形狀（塑料材質）直接鏡面車削加工

加工機型：UVM-450C(H)
工件材質：丙烯酸樹脂
槽寬幅：100 μm
精加工使用刀具：Φ0.09mm 單結晶鉆石銑刀
表面光潔度：10 nm Ra

多姿多彩的應用

錐齒輪鍛造模具高精度?高品質型面加工

超硬合金的直接加工案例。
無放電化、無打磨化，大幅降低工時同時實現高精度＋高品質型面

使用機種：UVM-450D(H)
材質：超硬合金（VM-40 90HRA）
粗加工用刀具：R1鉆石鍍層球型銑刀
精加工用刀具：R1 PCD球型銑刀
加工精度
　步距誤差（累積Fp、單一 fp、鄰接 fu）：各項在 1μm 以下
　齒槽的擺動 Fr：0.7μm
　表面光潔度：17 nm Ra

刨削加工事先光學曲面鏡精加工：HUD模具

UVM不僅可以使用銑刀加工還可以使用鉆石刀加工。

加工機型：UVM-450D(H)
工件材質：化學鍍鎳
精加工使用刀具：R5mm 單結晶鉆石刀具
加工方式：刨削
形狀精度：P-V 1.1μm
表面光潔度：Ra 8 nm

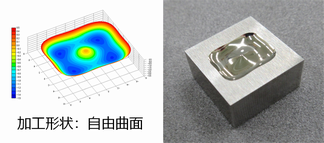

通過橢圓振動切削法針對淬火鋼材鏡面進行精加工：HUD模具

適用于使用鉆石刀具的橢圓振動切削法。可以完成光學曲面和微細槽的
淬火鋼材料直接鏡面精加工。

加工機型：UVM-450D(H)
工件材質 ：不銹鋼 52HRC
精加工使用刀具：R2mm 單結晶鉆石刀具
加工方式：橢圓振動切削
形狀精度：P-V 0.7μm
表面光潔度：Ra 7 nm

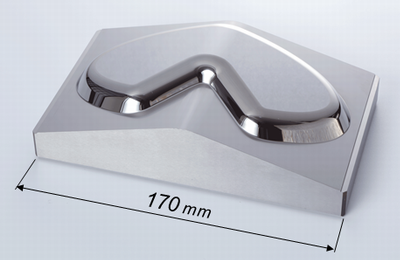

光學零部件模具的鏡面精加工：VR眼鏡

根據不同部位選擇使用PCD銑刀和橢圓振動切削進行鏡面精加工的案例

使用機種：UVM-700E(5AD)
材質：模具用不銹鋼（52HRC）
上面部分的精加工方式：橢圓振動切削
　刀具：R2 單晶鉆石刀具
斜面部分的精加工方式：銑削
　刀具：R2 PCD球型銑刀
形狀精度：5 μm P-V
加工面的表面光潔度：10 nm Ra

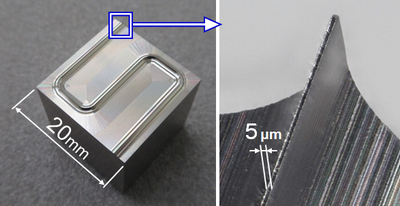

放電加工用微細形狀銅電極 超薄側壁和定位銷

通過超高精度且超長壽命的空氣靜壓主軸可縮短加工時間：加工可以直接使用60,000min?1的高速旋轉。高轉速科降低毛刺和邊緣殘缺等現象。

加工機型：UVM-450C(H)
工件材質：無氧銅
精加工使用刀具 ：φ3mm 單結晶鉆石銑刀

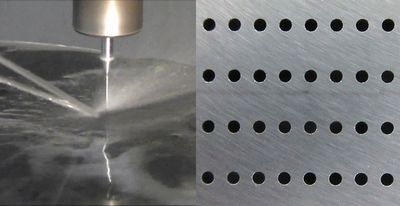

微細孔加工：Si 材質工件金屬板

※ 以上數據均為測試值，并非保證值。
