沃爾沃柴油發電機噴油定時的控制

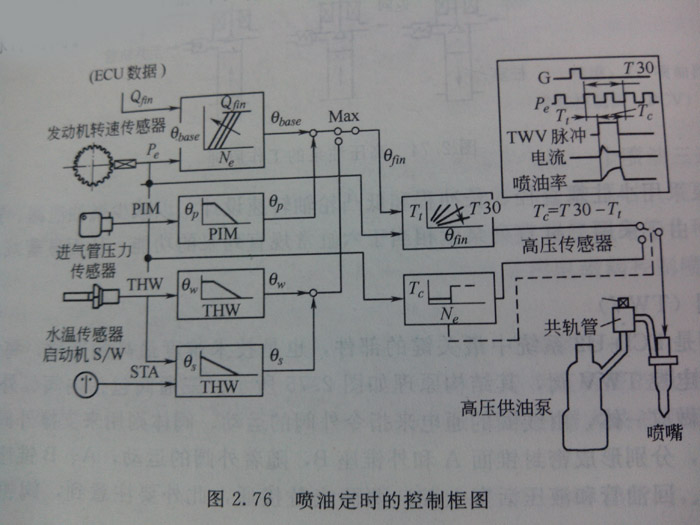

       　　在ECD-U2系統中噴油定時可以自由地獨立控制，方法是控制定時脈沖送達TWV的時間，圖2.76上示出其控制框圖，在ECU中要進行兩次運算，即“θfin計算”，在各種傳感器送來信號的基礎上算出最終的噴油開始時間θfin；“Tc的計算”，為實現θfin的目標決定激勵脈沖送到TWV的時間Tc。從圖2.76可知，基礎噴油定時是由發動機轉速和負荷決定，然后根據進氣管壓力、水溫等對θbase進行修正得θfin再根據發動機轉速轉換成時間Tt。ECD-U2系統由發動機轉速傳感器每隔15℃A產生一個脈沖，在30℃A的范圍內調節噴油提前角，Tc=T30-Tt為向TWV輸出脈沖時間。
