奔馳發電機MDEC控制系統的結構
頁面更新時間：2015-06-05 14:08

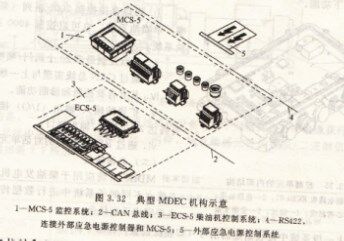

MDEC系統包含了兩種供用戶選擇的子結構ECS-5和mcs-5。如圖3.32所示ecs-5的主要功能是實現柴油發電機的控制，mcs-5的主要作用是對柴油發電機運行狀況進行實時監控。
（一）柴油機控制系統ECS-5DE 結構和組成
I. 柴油機的電控單元。
II. 柴油機的傳感器（溫度、壓力等）。
III.柴油機的執行結構。
IV. 噴油機。
V. 柴油機的電纜管理。
2.柴油發電機電控單元ECU。
I.可以控制奔馳系列（泵-高壓油管-噴嘴系統）單噴油系統。
II.可以控制最多20多個閥門/噴嘴。
III.通過CAN總線實現與上一級設備的通信。
IV.具有自我控制和診斷功能。
V.通過RS232C串口的對話單元進行診斷。
（二）數據連接
MDEC系統應用于柴油發電機。通過CAN總線在不同的子系統中進行數據傳輸。CAN總線主要完成下列任務。
I.從上一級系統中接受給定的信號（如速度設置）和命令。
II.通過監控系統MCS-5輸出所有的測量值/和命令。
III.在MCS-5中，進行數據量的計算機警報的輸出等。
IV.與柴油發電機相關控制輸出（油溫、油壓）。
