前面講過有關隱極式發電機的問題，這次我們來說說凸極式發電機，看看相比于隱極式發電機來說，凸極式發電機有什么特點？



凸極式發電機定、轉子之間的氣隙是不均勻的，極掌下氣隙比較小，而兩極之間氣隙比較大，就是說，凸極式同步發電機縱軸和橫軸的磁路磁阻不同。因此，在氣隙不同位置上電樞磁勢就會產生不同的電樞磁通。



在分析同步發電機電樞反應時已知，在一般情況下，電樞電流可分解為假想的兩個電流分量，即縱軸電流分量Id=IssinΨ和橫軸電流分量Iq=IscosΨ。這兩個分量分別建立磁勢Fd和Fq，而這兩個磁勢分量又分別產生縱軸電樞反應磁通Ψd和縱軸電勢Ed及橫軸電樞反應磁通Ψq和橫軸電勢Eq，這兩個電勢相加，即得總的電樞反應電勢Es。此外，其他各量均與隱極式相同。在忽略定子繞組電阻的情況下，凸極式發電機一相定子繞組電勢平衡方程式為



E0+Ed+Eq+EL=U                   （2-38）



或



E0=U-Ed-Eq-EL                   （2-39）



如果發電機磁路沒有飽和或不考慮磁路飽和影響，Ed和Eq也可用電抗壓降來表示，即



（2-40）



式中  Xsd——縱軸電樞反應電抗；



Xsq——橫軸電樞反應電抗。



Ed和Eq分別滯后于對應的Id和Iq90?。Xsd和Xsq的大小分別反映縱軸和橫軸電樞反應的強弱。



由于定子漏磁通也是由定子電流IS產生的，也將IS視為Ed和Eq的向量和，故漏感應電勢為



EL=-jIsXL=-j（id+iq）XL=-jIdXL-jIqXL       （2-41）



E0=U+jIdXsd+jIqXsq+jIdXL+jIqXL



=U+jId（Xsd+XL）+jIq（Xsq+XL）



=U+jIdXd+jIqXq                      （2-42）



式中  Xd——凸極式同步發電機縱軸同步電抗；



Xd——橫軸同步電抗。



或將式（2-24）改寫為



U=E0-jIdXd-jIqXq

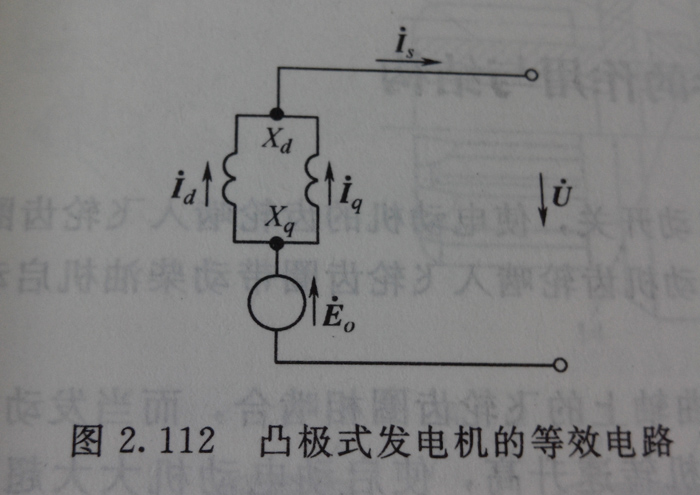

這個關系說明，凸極式發電機也像直流發電機一樣，用一個簡單的等效電路表示，如圖2.112所示。圖中E0為空載電勢，它的內阻抗由Xd和Xq并聯組成。

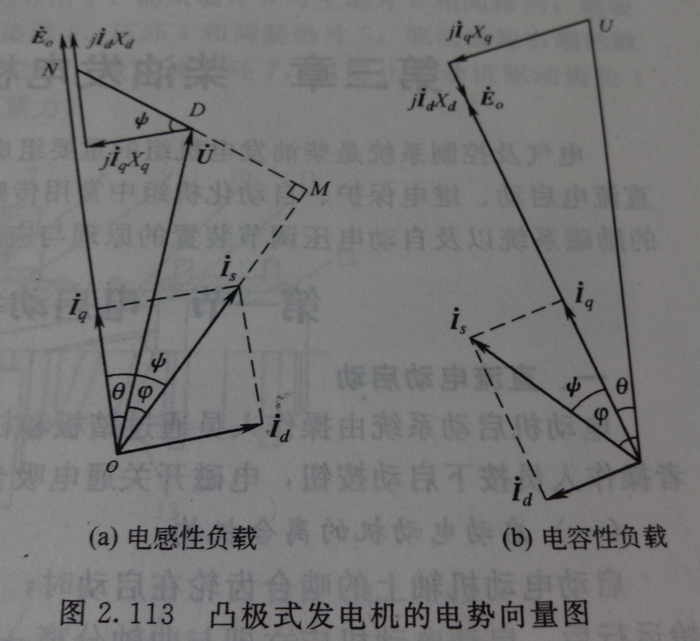

在負載大小和性質以及同步電抗已知的情況下，可以畫出凸極式同步發電機的向量圖，如圖2.113所示。



從上面分析可知，Xd和Xq是凸極式同步發電機的基本參數，它反映凸極式發電機磁場和磁路的情況。對于凸極式發電機，縱軸方向比橫軸方向的磁阻大，因此， 在同樣的電樞反應磁勢作用下，φsd＞φsq，因而Xsd＞Xsq，Xd＞Xq。



對于隱極式發電機，縱、橫軸兩個方向的磁阻基本相等，所以Xsd=Xsq=Xs，Xd=Xq=Xt。
