電氣及控制系統是柴油發電機組的重要組成部分。下面將介紹柴油發電機組（電氣系統的）直流電啟動、繼電保護、自動化機組中常用傳感器、柴油發電機組的電子管理系統、同步發電機的勵磁系統以及自動電壓調節裝置的原理與應用等。

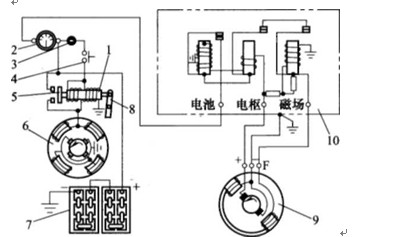

直流電啟動



電動機啟動系統由操作人員通過踏板和杠桿操縱啟動開關，使電動機的齒輪嚙入飛輪齒圈或者操作人員按下啟動按鈕，電磁開關通電吸合，控制電動機齒輪嚙入飛輪齒圈帶動柴油機啟動。



啟動電動機的離合機構



啟動電動機軸的嚙合齒輪在啟動時，才與發動機曲軸上的飛輪齒圈相嚙合，而當發動機開始運行后，啟動電動機應立即與曲軸分離。否則當發動機轉速升高，使啟動電動機大大超速旋轉，產生很大的離心率，造成破壞，甚至使啟動電動機電樞飛散。因此，啟動電動機必須裝離機構。啟動時保證啟動電動機的動力能傳遞給曲軸，啟動后能切斷電動機與發動機曲軸的聯系。



常用的離合機構有彈簧離合機構和摩擦片式離合機構兩種。
