同步發電機是將機械能轉換為交流電能的設備。它工作時既有電磁運動，又有機械運動，那么交流電能如何產生？



　　同步發電機的工作原理

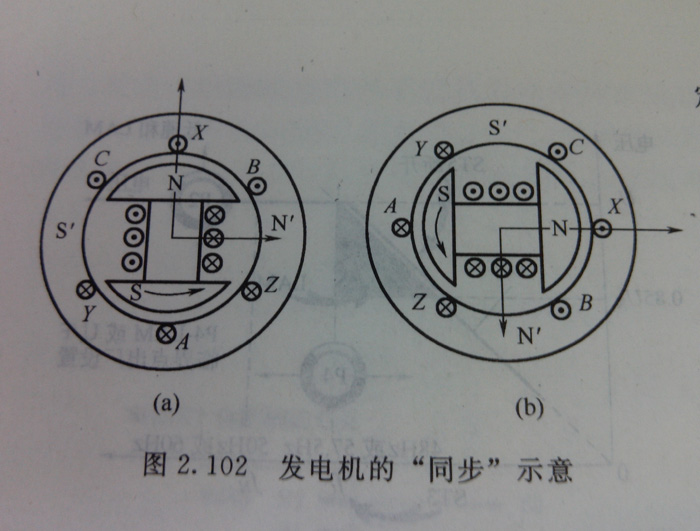

　　在設計同步發電機時，若適當選擇磁極的形狀，使得勵磁繞組通直流電后，定子、轉子之間的磁感應強度近似于按正弦規律分布。同步發電機所謂“同步”，就是說發電機的轉子由發動機拖動旋轉后，在定子和轉子之間的氣隙里便產生一個旋轉磁場，這個旋轉磁場是發電機的主磁場又稱為轉子磁場。當主磁場切割定子三相電樞繞組的線圈時，就會產生三相感應電勢，接通負載后，在電樞繞組中流過感應電流，這個交變電流也在發電機的氣隙中產生一個旋轉磁場。這個旋轉稱為電樞磁場，又稱為定子磁場。根據右手螺旋守則，電樞磁場的等效磁極N’S’，如圖2.102（a）所示。當主磁場由發動機拖動旋轉到一個新的位置時，電樞磁場的等效磁極N’S’也隨之旋轉到另一位置，如圖2.102（b）所示。



　　由圖2.102可知，主磁場被發電機拖動旋轉時，它拉著電樞旋轉，就像兩塊磁鐵之間有相互吸引力一樣。就是說發電機的轉子帶動電樞磁場以同一轉速旋轉，兩者之間保持同步，故稱為同步發電機。電樞磁場的轉速稱為同步轉速。



　　由于定子三相繞組在空間的位置是對稱的，彼此相差120°電角度，因此，定子繞組切割磁力線時，將產生對稱三相感應電勢，即



　　（2-22）



　　定子每相繞組感應電勢的有效值為



　　（2-23）



　　如果將電樞繞組接成星形，并且接上三相對稱負載后，在感應電勢的作用下，電路中產生對稱的三相電流，向負載輸出交流電能。
