前面跟大家介紹了柴油發電機繼電器的分類方法，現在跟大家講解一下繼電器的結構和基本原理：
        發電機繼電器的結構：

　　發電機繼電器是一種自動動作的電器，發電機繼電器它由接受機構，中間機構和執行機構三部分組成，如圖

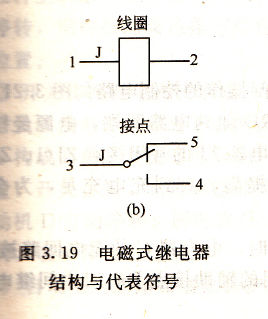

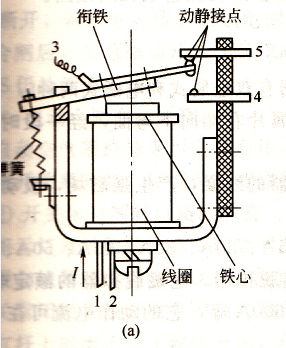

繼電器的結構（圖）

　　當線圈加上一定的電壓，線圈即有一定的電流通過，鐵心中將產生一定的電流通過，鐵心被磁化，產生電磁化，生產電磁吸力，克服癱瘓的拉力，銜鐵被吸動，帶動動接點就會釋放返回原來位置，動，靜接點分開，外電路被切斷。

　　發電機繼電保護的基本原理

　　發電機繼電保護裝置一種自動判斷并處理故障的一種自動化裝置，由于發電機電力供電系統中發生故障或不正常運行時，總是伴有電流，電壓 電流 頻率及電壓與電流相位角等物理量的變化，因此，電力供電系統各種繼電保護，就是利用在發生各種不同不正常時出現的現象，作為自動控制的信號，自動判斷故障，然后進行保護，由于各種故障和不正常運行情況，其生產的原因個不相同，因此，各個繼電器的保護電路的原理各不相同。列如過電流保護，是根據電流的大小的不同分過載荷短路自動跳閘保護：欠壓保護，當電壓下降到低電壓調定值時，自動跳閘保護：對于功率倒流，則反應功率方向改變的逆功率跳閘保護。
